Beyond Speed: Ako vysokorýchlostné prevody revolucionalizujú moderné stroje

I. Úvod

Neúprosné snahy o efektívnosť a výkon v moderných strojoch posunuli hranice inžinierskeho dizajnu. From the roar of a jet engine to the hum of a power plant turbine, the ability to transmit power reliably a efficiently at ever-increasing rotational speeds is paramount. Táto požiadavka položila vysokorýchlostné prevodové zariadenia V popredí mechanických inovácií. Toto nie sú iba prevodové stupne, ktoré sa rýchlo točia; they are meticulously engineered components designed to operate effectively a reliably under extreme conditions, where conventional gear designs would quickly fail.

Vysokorýchlostné prevodové zariadenia sú kritickými aktivátormi technologického pokroku. Uľahčujú vyššiu hustotu energie, čo umožňuje prenos viac energie cez menšie a ľahšie komponenty. This directly translates to improved efficiency across various industries, including aerospace, power generation, and high-performance automotive sectors. Znížením celkovej veľkosti a hmotnosti strojov tieto prevody prispievajú k kompaktnejším, efektívnejším a agilnejším systémom. This article will delve into the fundamental principles, intricate design considerations, advanced manufacturing techniques, diverse applications, and exciting future trends shaping the world of high-speed transmission gears.

II. Základy prenosu prevodoviek

A. Základné prevodové princípy

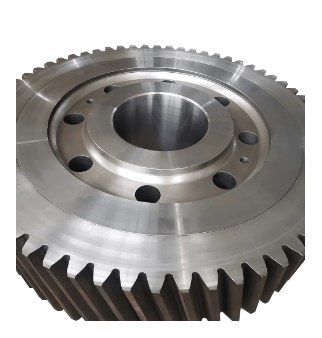

V ich jadre sú prevodové stupne mechanické komponenty so zubami, ktoré sa spoja, aby prenášali pohyb rotačného pohybu a krútiaceho momentu z jedného hriadeľa do druhého. Pochopenie základnej terminológie prevodovky je rozhodujúce: kruh je teoretický kruh, na ktorom sa prikláňajú párenie bez pošmyknutia; ten modul Definuje veľkosť zubov prevodových stupňov; ten uhol tlaku diktuje uhol, v ktorom sa prenáša sila medzi zubami; a uhol špirály (pre špirálové prevodové stupne) sa vzťahuje na uhol zubov vzhľadom na os prevodovej osi. Zatiaľ čo existujú rôzne typy prevodoviek, špirálové prevody are predominantly used in high-speed applications due to their smoother, quieter operation and higher load-carrying capacity compared to spur gears. Ten prevodovka určuje zníženie alebo zvýšenie rýchlosti, zatiaľ čo prenos momentu Schopnosť definuje množstvo rotačnej sily, ktorá sa môže preniesť.

B. Výzvy pri vysokých rýchlostiach

Prevádzkové prevody pri vysokých otáčaní rýchlosti predstavujú jedinečnú sadu impozantných výziev:

1. Zvýšené dynamické zaťaženie a vibrácie: S rastúcim rýchlostiam, dokonca aj menšie nedokonalosti alebo nesprávne zarovnanie môžu viesť k významným dynamickým silám, ktoré spôsobujú nadmerné vibrácie a hluk.
2. Generovanie tepla a tepelné riadenie: Trenie medzi zubami za most a olejom, ktorý v rámci prevodovky vytvára podstatné teplo. Efektívne tepelné riadenie je rozhodujúce pre zabránenie degradácii materiálu a rozpadu maziva.
3. Redukcia hluku: Vysokorýchlostná prevádzka vo svojej podstate vytvára viac hluku. Navrhovanie tichej prevádzky je nevyhnutné, najmä v aplikáciách ako Aerospace.
4. Výzvy na mazanie: Udržiavanie primeraného filmu maziva medzi rýchlo sa pohybujúcimi zubami je ťažké. Issues like oil churning (where the oil itself generates resistance and heat) and ensuring sufficient film thickness to prevent metal-to-metal contact are critical.
5. Únava materiálu a nosenie: Cyklické napätia pri vysokých frekvenciách významne zvyšujú riziko únavy materiálu. Povrchové opotrebenie, jamky a ošúchanie sú tiež hlavnými obavami.
6. Požiadavky na presnosť výroby: Tolerancie pre vysokorýchlostné prevody sú mimoriadne tesné. Akákoľvek odchýlka môže viesť k katastrofickému zlyhaniu.

III. Zohľadnenia pre vysokorýchlostné prevody

Prekonanie výziev vysokorýchlostnej prevádzky si vyžaduje dôkladný dizajn a inžinierstvo.

A. Optimalizácia geometrie prevodového stupňa

Optimalizácia geometrie prevodovky je prvoradá pre hladkú, efektívnu a odolnú vysokorýchlostnú prevádzku:

• Modifikácia profilu: Techniky ako úľava and úľava sa aplikujú na profil zubov, aby sa zabezpečilo plynulejšie zapojenie a vypnutie, čím sa znížilo zaťaženie nárazom a hluk.
• Modifikácia olova: For helical gears, slight modifications to the helix angle along the tooth length can compensate for deflections under load, ensuring uniform contact.
• Výber uhla špirály: Optimálny uhol špirály pre špirálové prevodové stupne vyvažuje rozdelenie záťaže, axiálny ťah a charakteristiky hluku.
• Optimalizácia tlakového uhla: Tlakový uhol ovplyvňuje pevnosť zubov, kontaktné napätia a hluk. Dôkladný výber je nevyhnutný.
• Analýza kontaktu zubov (TCA): Advanced software simulations are used to analyze the contact patterns between meshing teeth, ensuring uniform load distribution across the tooth flank and preventing localized stress concentrations.

B. Výber materiálu

Výber materiálu je základom výkonu a dlhovekosti vysokorýchlostného zariadenia:

• Ocele s vysokou pevnosťou: Špecializované ocele, ako napríklad karburizačné ocele (napr. AISI 9310, 8620) a nitridné ocele sa bežne používajú kvôli svojej vynikajúcej jadrovej sile a schopnosti dosiahnuť vysokú tvrdosť povrchu.
• Techniky tvrdenia povrchu: Procesy ako karburačný (zavedenie uhlíka do povrchu pre tvrdosť), nitriding (Zavádzanie dusíka pre tvrdosť povrchu a odolnosť proti opotrebeniu) a indukčné kalenie (Lokalizované vykurovanie a ochladenie) Vytvorte tvrdý, odolný voči opotrebovaniu pri zachovaní tvrdého, ťažného jadra.
• Ľahké materiály: Pre aplikácie, v ktorých je váha kritická, ako je letecký priestor, pokročilé zliatiny alebo dokonca kompozity sa skúmajú, hoci predstavujú svoje vlastné výrobné a výkonné výzvy.
• Úvahy: Vlastnosti kľúčového materiálu pre vysokorýchlostné prevody zahŕňajú vysoké únava (Odolnosť proti cyklickému zaťaženiu), vynikajúce odpor , primerané tvrdosť (Odolnosť voči zlomeninám) a tepelná stabilita (udržiavanie vlastností pri zvýšených teplotách).

C. Systémy mazania

Efektívne mazanie je životnosť vysokorýchlostných prevodov, riadenie trenia, tepla a opotrebenia:

• Mazanie olejovej hmly: Jemná hmla oleja je nasmerovaná na sieť prevodovky, vhodnú pre ľahšie zaťaženie a nižšie rýchlosti vo vysokorýchlostnom rozsahu.
• Lubrikácia prúdového prúdu: Vysokotlakové trysky oleja sú presne zamerané na zaostrené zuby, ktoré zabezpečujú priame a účinné mazanie a chladenie. To je bežné v náročných aplikáciách.
• Mazanie olejového spreja: Podobne ako pri mazaní prúdom, ale so širším vzorom striekania.
• Výber maziva: Výber maziva je kritický, vzhľadom na jeho viskozita (Odolnosť proti prietoku), prítomnosť špecifického prídavné látky (napr. Anti-Wear, extrémny tlak) a jeho tepelné vlastnosti (Stabilita pri vysokých teplotách).
• Filtračné a chladiace systémy: Integrované systémy sú nevyhnutné na odstránenie kontaminantov z oleja a rozptyľovanie tepla, čím sa udržiavajú optimálny výkon maziva.

D. Výber ložísk

Ložiská podporujú rotujúce hriadele a musia vydržať vysoké rýchlosti a zaťaženia:

• Hydrodynamické ložiská: These bearings rely on a pressurized oil film to separate the shaft from the bearing surface, offering excellent load capacity and damping at high speeds.
• Ložiská valcovací prvok: High-precision, high-speed types (e.g., angular contact ball bearings, cylindrical roller bearings) are used, often with ceramic balls for reduced friction and higher speed capability.
• Aktívne magnetické ložiská: For extreme speeds, zero-contact, and precise shaft positioning, active magnetic bearings are employed, using electromagnetic forces to levitate and control the shaft.

E. Rigidita bývania a systému

Kryt prevodového stupňa a celkový systém musia byť navrhnuté pre maximálnu tuhosť, aby sa zabránilo nesprávnym zarovnaniu a riadeniu vibrácií:

• Minimalizácia deformácie a nesprávneho vyrovnania: Návrhy tuhých puzdier a presné obrábanie zabezpečujú, aby hriadele a prevody zostali presne zarovnané pri prevádzkovom zaťažení.
• Tlmenie a izolácia vibrácií: Materiály a konštrukčné vzory, ktoré absorbujú alebo izolujú vibrácie, sú začlenené na zníženie hluku a zabránenie rezonancii.
• Správa tepelnej expanzie: Keď sa komponenty zahrievajú, rozširujú sa. Dizajn musí zodpovedať za diferenciálne tepelné rozširovanie medzi ozubenými kolesami, hriadeľmi a krytmi, aby sa udržali voľné prostriedky a zarovnanie.

Iv. Výroba a kontrola kvality

Výkon vysokorýchlostných prevodov závisí od veľmi vysokej presnej výroby a prísnej kontrole kvality.

A. Presné obrábanie

Dosiahnutie požadovanej presnosti zahŕňa pokročilé procesy obrábania:

• Hodiny a tvarovanie prevodoviek: Počiatočné zdrsnenie a polostroje zubov prevodových stupňov.
• Brúsenie prevodu: Kritický proces dokončovania, ktorý odstraňuje malé množstvo materiálu na dosiahnutie presných profilov zubov a povrchových povrchov. To zahŕňa mletie (pomocou brúsneho kolesa v tvare profilu zubov) a generatívne brúsenie (Kde brúsenie kolesa simuluje párenie).
• SuperFinishing Processes: Techniky ako honing and lapovanie sa používajú na dosiahnutie extrémne hladkých povrchových povrchových úprav, zníženie trenia a zlepšenie kontaktných vzorcov.

B. Procesy tepelného spracovania

Po obrábaní sa tepelné úpravy aplikujú na zvýšenie vlastností materiálu:

• Karburizácia: A thermochemical process that diffuses carbon into the surface of steel, followed by quenching and tempering, to create a hard, wear-resistant case.
• Nitriding: A lower-temperature process that diffuses nitrogen into the steel surface, forming hard nitrides that enhance surface hardness, wear resistance, and fatigue strength with minimal distortion.
• Indukčné kalenie: Používa elektromagnetickú indukciu na rýchle zahrievanie a ochladenie špecifických oblastí prevodového stupňa, čo umožňuje lokalizované kalenie.

C. Kontrola a kontrola kvality

Dôsledná kontrola zabezpečuje, že každé vybavenie spĺňa náročné špecifikácie:

• Metrologia prevodových stupňov: Pokročilé nástroje ako Koordinované meracie stroje (CMM) a oddaný testery prevodovky sa používajú na presné meranie zubnej geometrie, olova, profilu a náradia.
• Nedeštruktívne testovanie (NDT): Techniky, ako napríklad kontrola magnetických častíc (na detekciu povrchových trhlín) a ultrazvukové testovanie (Na detekciu vnútorných nedostatkov) sa používajú na zabezpečenie integrity materiálu bez poškodenia komponentu.
• Vyváženie rotujúcich komponentov: Vysokorýchlostné prevody a ich pridružené hriadele musia byť dynamicky vyvážené, aby sa minimalizovali vibrácie a zabezpečili hladkú prevádzku.

V. Aplikácie vysokorýchlostných prevodoviek

Vysokorýchlostné prevodové zariadenia sú nevyhnutné v širokom spektre odvetví, v ktorých je výkon a efektívnosť prvoradé.

A. letecký

Letecký priemysel je ukážkovým príkladom toho, kde sú vysokorýchlostné prevody kritické:

• Lietadlo: In turbofan and turboprop engines, gearboxes are essential for connecting the high-speed turbine to the slower-speed fan or propeller, optimizing efficiency.
• Prevody vrtuľníkov: Tieto zložité prevodovky prenášajú energiu z motora do hlavných a chvostových rotorov, čo si vyžaduje výnimočnú spoľahlivosť a hustotu energie.
• Pomocné jednotky napájania (APU): Malé plynové turbínové motory na lietadlách, ktoré poskytujú energiu pre štartovacie a pozemné operácie, tiež využívajú vysokorýchlostné prevody.

B. Generovanie energie

V sektore energetiky sú tieto prevody nevyhnutné na prevod vysokorýchlostnej rotačnej energie:

• Plynové turbíny: High-speed gearboxes connect gas turbines to generators, stepping down the turbine's high rotational speed to the synchronous speed required by the electrical grid.
• Parné turbíny: Podobne ako v plynových turbínach sa prevodovky používajú na prispôsobenie rýchlosti turbíny s generátorom.
• Prevodovky veternej turbíny: Zatiaľ čo hlavný rotor pracuje pri nižších rýchlostiach, niektoré fázy v prevodovke veľkých veterných turbín môžu zahŕňať vysokorýchlostné prevody.

C. automobil

Vysoko výkonné a vznikajúce automobilové aplikácie sa stále viac spoliehajú na tieto prevody:

• Vysoko výkonné vozidlá: V závodných automobiloch a supercaroch sú špecializované prevodovky navrhnuté tak, aby zvládli extrémne rýchlosti a výkony výkonu.
• Elektrické vozidlo (EV) DriveTrains: As electric motors often operate at very high RPMs for optimal efficiency, high-speed reduction gears are crucial for matching motor speed to wheel speed.

D. Priemyselné stroje

Početné priemyselné aplikácie majú úžitok z účinnosti a hustoty výkonu vysokorýchlostných prevodov:

• Kompresory: Používa sa v rôznych odvetviach (napr. Ropa a plyn, HVAC) na riadenie vysokorýchlostných odstredivových kompresorov.
• Čerpadlá: Vysokorýchlostné prevody môžu riadiť špecializované čerpadlá na prenos tekutín v priemyselných procesoch.
• Obrábací náradie: Presné obrábacie strojné náradie často obsahujú vysokorýchlostné prevodovky vretena pre vysokorýchlostné obrábkové operácie.
• Testovacie súpravy: Vo výskume a vývoji sú vysokorýchlostné prevodovky základnými komponentmi testovacích súprav určených na simuláciu prevádzkových podmienok v reálnom svete pre rôzne stroje.

Vi. Budúce trendy a inovácie

Pole vysokorýchlostných prenosových prevodoviek sa neustále vyvíja, poháňané dopytom po ešte väčšom výkone, účinnosti a spoľahlivosti.

A. Pokročilé materiály

Výskum nových materiálov sľubuje, že bude ďalej posunúť hranice:

• Keramické prevody: Ponúka výnimočnú tvrdosť, odolnosť proti opotrebeniu a schopnosť vysokej teploty a preskúmajú sa keramické prevody pre extrémne aplikácie, kde tradičné ocele zaostávajú.
• Pokročilé kompozity: Ľahké a vysoko pevné kompozity by mohli revolúciu v dizajne prevodovky, najmä pre aplikácie citlivé na hmotnosť.
• Výroba aditív (3D tlač): Táto technológia umožňuje vytváranie komplexných geometrií prevodoviek, ktoré nie sú možné pri tradičnom obrábaní, čo potenciálne umožňuje optimalizované vnútorné štruktúry a integrované vlastnosti.

B. Monitorovanie inteligentných prevodov/stavu

Integrácia inteligencie do prevodových systémov je významným trendom:

• Integrované senzory: Vkladanie senzorov priamo do prevodových stupňov alebo prevodoviek na monitorovanie parametrov, ako sú teplota, vibrácie a namáhanie v reálnom čase.
• Prediktívne údržba a diagnostika riadená AI: Údaje z týchto senzorov v kombinácii s umelou inteligenciou a strojovým učením môžu predpovedať potenciálne zlyhania skôr, ako sa vyskytnú, umožňujú proaktívnu údržbu a minimalizovať prestoje.

C. Technológie redukcie hluku a vibrácií

Cieľom pokračujúceho úsilia je urobiť vysokorýchlostné prevodové stupne tichšie a plynulejšie:

• Aktívne riadenie hluku: Používanie zvukových vĺn proti fáze na zrušenie hluku prevodovky.
• Pokročilé tlmené materiály: Vývoj nových materiálov a konštrukčných návrhov, ktoré efektívnejšie absorbujú a rozptyľujú vibrácie.

D. Hybridné a elektrické pohon

Posun smerom k elektrifikácii ovplyvňuje konštrukciu prevodového stupňa:

• Optimalizácia pre vlastnosti elektrického motora: Prevodové stupne sú špeciálne navrhnuté tak, aby sa spojili s jedinečnými charakteristikami rýchlosti elektrických motorov, ktoré si často vyžadujú vyššie vstupné rýchlosti a rôzne redukčné pomery.
• Integrácia s výkonovou elektronikou: Bližšia integrácia medzi mechanickými prevodovými systémami a elektronickými riadiacimi jednotkami pre optimalizovaný výkon a efektívnosť.

Vii. Záver

Vysokorýchlostné prevodové prevodovky predstavujú vrchol strojného inžinierstva, stelesnenia presnosti, vedy o materiáloch a pokročilej výrobe. Sú to kritické komponenty, ktoré umožňujú vysokú hustotu energie, efektívnosť a výkon, ktorý požadujú moderné stroje v rôznych odvetviach. Od zmiernenia dynamických zaťažení a riadenia tepelných výziev až po výber pokročilých materiálov a využívanie ultra predbežných výrobných techník je každý aspekt ich dizajnu a výroby dôkazom technickej dokonalosti.

Keďže priemyselné odvetvia naďalej presadzujú hranice rýchlosti a efektívnosti, úloha vysokorýchlostných prevodov bude rásť iba. Vďaka pretrvávajúcim inováciám v materiáloch, integrácii inteligentných technológií na monitorovanie stavu a úpravy pre vyvíjajúcu sa krajinu hybridných a elektrických hnacích hnacích látok, je pole vysokorýchlostných prevodoviek pripravené pre pokračujúci vývoj a riadenie ďalšej generácie vysokovýkonných strojov .
